您现在的位置：首页 >> 三色电子纸屏 >> 7.5寸彩色电子墨水屏/大尺寸电子纸/高分辨率电子水墨屏
7.5寸彩色电子墨水屏/大尺寸电子纸/高分辨率电子水墨屏
  • 产品名称： 7.5寸彩色电子墨水屏/大尺寸电子纸/高分辨率电子水墨屏
  • 产品编号： GDEH075Z90
  • 是否有货： 有
  • 零售价：
  • 计量单位：
  • 重量：
  • 浏览次数： 66

这是一款三色7.5寸电子纸显示屏，分辨率为880x528，24针FPC连接，通过SPI接口进行通信，与嵌入式控制器（COG封装）和片上存储的波形一起支持黑色，白色和红色显示。
鉴于诸多优势：超低功耗，接近180度的视角，在阳光下可读，GDEH075Z90是货架标签，智能标签，智能门牌，智能家居应用，工业仪器，智能卡和其他相关产品。
注意：只有单色电子纸显示屏支持局刷，三色电子纸显示屏不支持局刷（只支持全刷）。


高分辨率800x528
黑色，白色和红色三种颜色



产品型号

GDEH075Z90

产品类型

图形点阵

分辨率

880x528

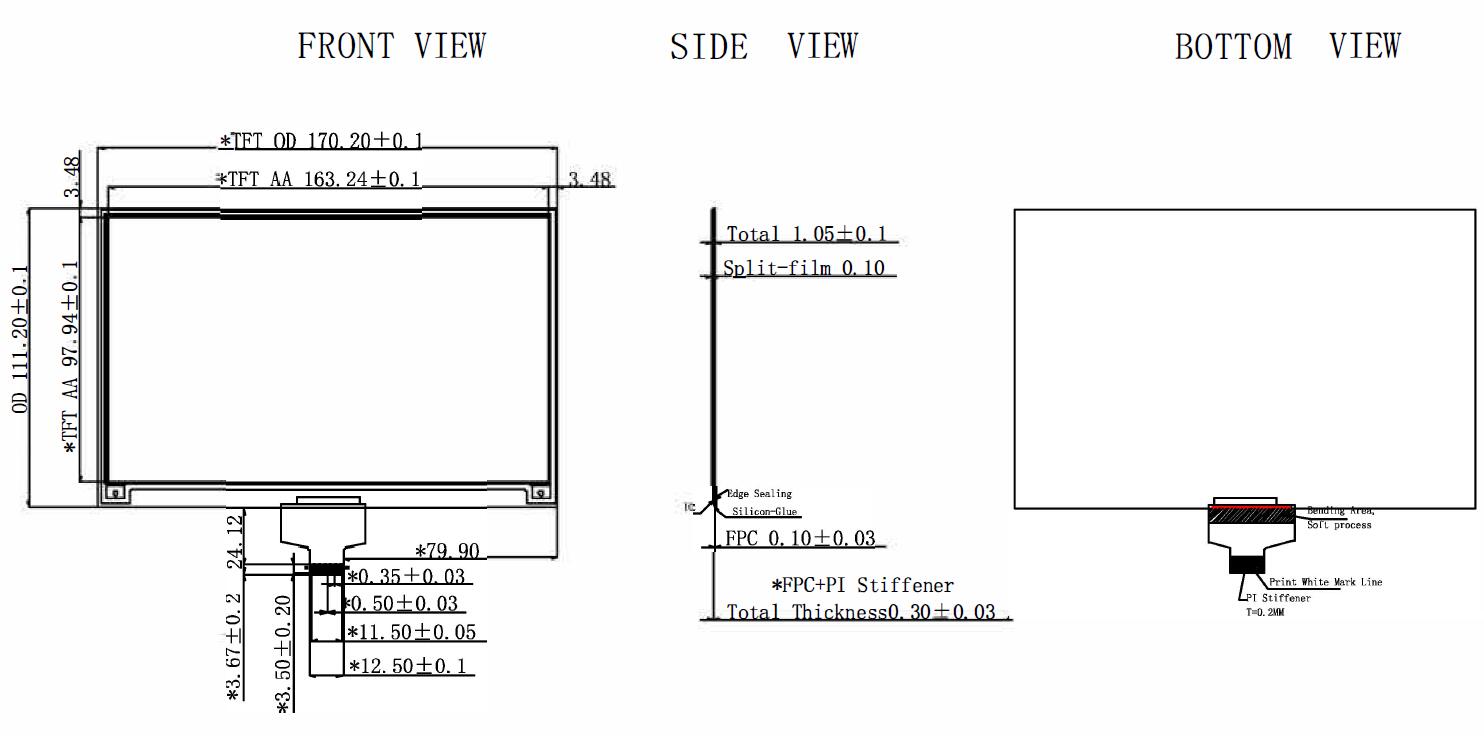

外形尺寸(mm)

170.2x111.2x1.25

视域尺寸(mm)

163.24x97.94

点间距(mm)

0.1855x0.1855

工作温度.

0℃~40℃

储存温度.

0℃~40℃

连接器

24 Pin FPC, Pitch:0.5mm
颜色 黑，白，红
接口 SPI
刷新功耗(mW) 40
待机功耗(mW) 0.006
刷新时间(s) 22
电压(V) 3.3

在线购买







产品型号

颜色

 分辨率

特点

 全刷时间
GEDW075T8 黑,白 640x384 SPI接口 4s
GDEW075Z09  黑,白,红 640x384   三色，SPI接口 16s
GDEW075C21 黑,白,黄 640x384 三色，SPI接口 18s
GEDW075T7 黑,白 800x480 高分辨率 4s
GDEW075Z08 黑,白,红 800x480 高分辨率,三色 15s
GDEW075C64 黑,白,黄 800x480 高分辨率,三色 38s
GDEH075Z90 黑,白,红 880x528 高分辨率,三色 22s







类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
GDEH075Z90 规格书

3.0

English

2020-04-03

1.98MB
连接器规格书 1.0 English 2017-08-08 2.63MB
SSD1677 芯片规格书 1.0 English 2020-04-03 2.46MB



如果您对我们的这款产品感兴趣，想了解更多产品信息，请点击此处发邮件给我们》》询价



  STM32开发套件





类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
开发板规格书

2.0

English

2018-07-16

1.06MB
电路图-DESPI-M02 1.0 English 2018-07-16 581.76KB
电路图-DESPI-C02 1.0 English 2018-08-15 436.16KB
程序示例 1.0 English 2020-04-03 2.51MB
取模软件 1.0 English 2017-07-27 732.14KB





  Arduino开发套件

类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
DEArduino 规格书

1.0

中文

2018-11-28

1.2MB
Arduino UNO for EPD 电路图 1.0 English 2018-11-28 762.75KB
DESPI-C02电路图 1.0 English 2018-08-15 457.44KB











   树莓派开发套件



类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
DESPI-C03电路图 1.0 English 2019-09-19 329.39KB











  ESP8266开发套件



类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
DESP8266（C02）说明书

1.0

中文

2020-02-11

1.11MB
ESP8266（C03）说明书 1.1 中文 2020-04-08 894.32KB
ESP8266（C102_30p）说明书 1.1 中文 2020-04-08 780.77KB
EDSP8266 电路图 1.0 English 2020-01-07 72.62KB
DESPI-C02电路图 1.0 English 2018-08-15 457.44KB
DESPI-C03 电路图 1.0 English 2019-09-19 329.39KB















文件类型

 问题描述(点击查看)

语言

 更新日期
电子纸的原理及优势 中文 2012-10-30
电子纸显示屏使用注意事项 中文 2019-01-15
电子纸常见问题（1） 中文 2015-03-26
电子纸常见问题（2） 中文 2018-03-20
电子纸常见问题（3） 中文 2018-11-01








文件类型

 问题描述(点击查看)

语言

 更新日期
电子纸产品列表（1） 中文 2018-08-01
电子纸产品列表（2） 中文 2018-08-01
