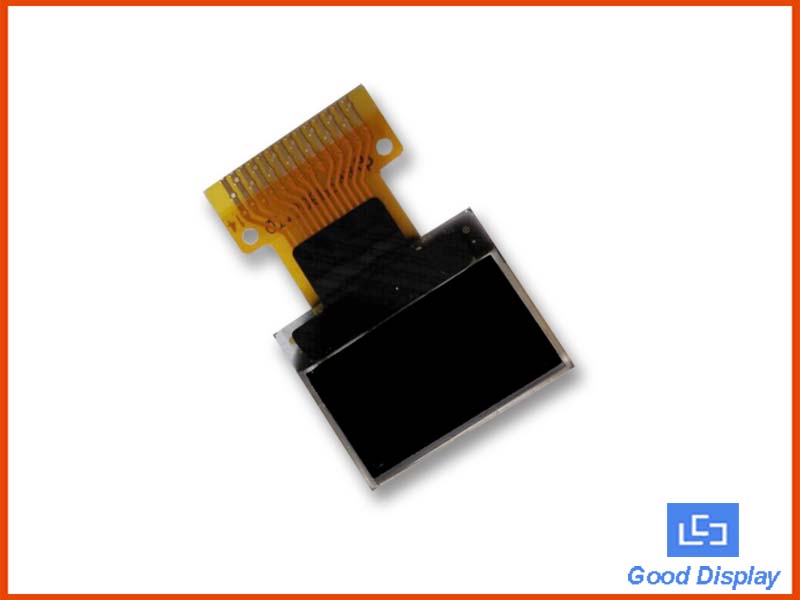

GDO0049W是一款显示白色字体的0.49寸OLED显示屏.64x32点阵,SSD1306控制器,I2C串行接口,2.8V电压,OLED自身发光不需要背光的特性使其具有超薄,低功耗,超高对比度与视角,工作温度-40℃~85℃。FPC连接,可直接焊接到PCB上无需连接器,所有材料均符合环保要求RoHS标准。此款模块广泛应用于各式仪器仪表、智能设备等
![](../imageRepository/13442d14-7c10-466a-b1f8-41329e079deb.jpg)
项目
|
规格
|
产品型号
|
GDO0049W
|
尺寸
|
0.49"
|
显示方式
|
无源矩阵
|
显示颜色
|
单色(白色)
|
驱动器
|
1/32 Duty
|
像素
|
64*32
|
接口
|
IIC
|
IC
|
SSD1306
|
连接方式
|
FPC-Soldering
|
外形尺寸
|
14.5*11.6*1.2 (mm)
|
视域尺寸
|
12.58*6.95 (mm)
|
有效区域
|
11.18*5.58 (mm)
|
点间距
|
0.175*0.175 (mm)
|
点大小
|
0.155*0.155 (mm)
|
IC封装方式
|
COG
|
亮度(Typ)
|
180cd/m2
|
可视角度
|
全视角
|
工作电压(Typ)
|
2.8V
|
工作温度
|
-40℃~85℃
|
储存温度
|
-40℃~85℃
|
重量
|
TBD
|
![](../imageRepository/85e176da-9b01-4f20-9040-f913edd22fa8.jpg)
![](../imageRepository/47c090f7-8ad2-47e1-9ac1-e1d70e4666b9.jpg)
格式
|
产品名称 (可下载)
|
版本
|
语言
|
更新日期
|
文件大小
|
![](../imageRepository/57fab9e2-a135-45bc-98f8-30a8ce864901.jpg) |
GDO0049W |
2.0
|
English
|
03-06-2017
|
621.85KB
|
