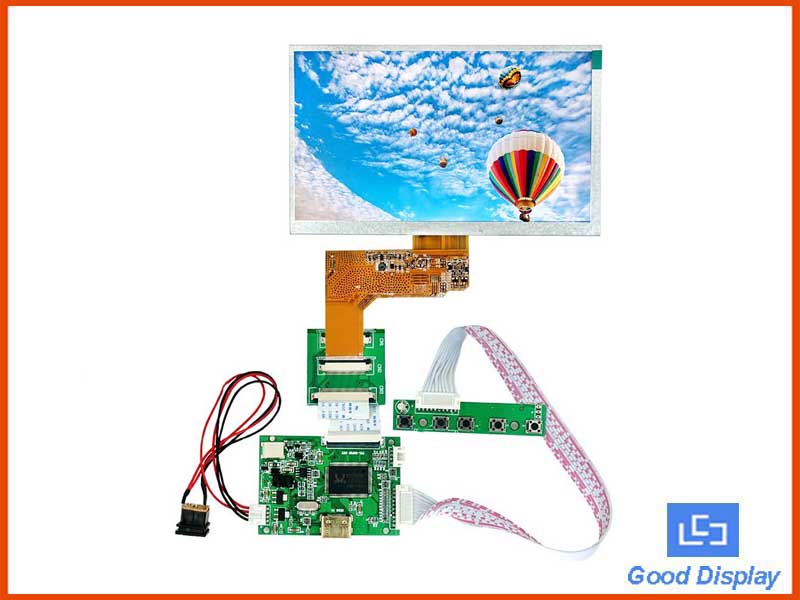

GDTE070A1-5是一款配有VGA,Video(CVBS),HDMI驱动板的7寸彩色液晶显示模块,40pin,800x480分辨率,可选配带USB接口驱动板的电阻式触摸屏和电容式触摸屏、遥控器、延长线等。此款模块广泛应用于车载、安防、各式仪器仪表、智能设备等。适用于树莓派Raspberry Pi等。
注意:
电源适配器的输出和中心引脚应为5V / 2000mA,正电压为正极,外屏蔽层为负电压。控制器RTD2660的温度在工作期间会升高。这是正常现象,不是质量问题。
丢失信号时,屏幕为蓝色或黑色,可在菜单设置中使用。
![](../imageRepository/f09d145a-8c51-4b55-b6a0-800b7a4c7fa2.jpg)
卓越的显示质量,超广视角
适用于树莓派等。
4线电阻式触摸屏(可选)
电容式触摸屏(选配)
可选的遥控器
选购配件清单(以下配件需要单独购买,如需购买请联系我们)
*如果您选购了触摸屏,我们将默认为您安装到模块上。
产品图片
|
产品型号
|
产品描述
|
![](../imageRepository/78fcfcc8-c17f-4dc9-8c91-1b2c1dc786fc.jpg)
|
GDTE-TP070-1
|
7寸4线电阻式触摸屏
|
![](../imageRepository/0722cef5-0179-4320-9428-04034fd21370.jpg)
|
GDTE-DBTP-USB04W-1
|
4线电阻式触摸屏驱动板/USB接口
|
![](../imageRepository/faf6cdff-3881-4cb9-8a48-4a2ac58936e4.jpg)
|
GDTE-TPC070-8-USB
|
7寸电容式触摸屏带USB控制器板和USB数据线
|
![](../imageRepository/2b073189-3968-4b6e-b591-c7534b5541a8.jpg)
|
GDTE2025
|
遥控器
|
![](../imageRepository/4c70d0a8-ab0d-422e-838b-e52a840ffbca.jpg)
|
GDTE1851
|
12V/1A(1000mA)电源适配器
|
![](../imageRepository/13442d14-7c10-466a-b1f8-41329e079deb.jpg)
型号
|
GDTE070A1-5
|
尺寸
|
7''
|
显示模式
|
800(RGB)x 480 Dots
|
显示屏连接器
|
FPC
|
FPC 连接器
|
40 Pin,间距0.5mm
|
工作温度
|
-20~+70 ℃
|
储存温度
|
-30~+80℃
|
触摸屏是否可选
|
是
|
阳光下可视
|
不支持
|
应用
|
便携式产品/工业设备/手持设备/安全设备,仪表显示器/办公电子产品
|
显示屏外形尺寸(mm)
|
164.9(W) x100.0(H)
|
有效视域(mm)
|
154.08(W) x 85.92(H)
|
点间距(mm)
|
0.0642(W) x 0.1790(H)
|
净重
|
306g
|
IC封装
|
COG
|
驱动
|
OTA7001A_V03
|
接口
|
HDMI
|
响应时间(Typ)
|
10ms
|
LCD类型
|
TFT-LCD / 全透/ 正显
|
视角
|
60°/60°/60°/60°(L/R/U/D)
|
颜色
|
65K/262K/16.7M
|
对比度(Typ)
|
500:1
|
亮度(Typ)
|
200cd/m2
|
在线购买 |
![](../imageRepository/42f445c6-a667-4428-a67f-950e39805186.jpg) |
![](../imageRepository/9b895a6d-5493-4fb1-9074-26ee3827e766.jpg)
![](../imageRepository/76eb3e35-1fdc-405f-a457-90fd3f44f847.jpg)
![](../imageRepository/8a709224-6556-4f04-ba87-126a8e196d50.jpg)
类型 |
名称 (可下载)
|
版本
|
语言
|
更新日期
|
文件大小
|
![](../imageRepository/5289aefc-701d-4a08-b33e-35c6b3e85c50.jpg) |
7寸电容触摸屏图纸 |
1.0
|
English
|
2020-04-15
|
193.58KB
|
4线电阻触摸屏和连接器资料
