您现在的位置：首页 >> 触屏及前置光 >> (新款)1.54寸四灰阶电子纸显示屏/含前光电子墨水屏 GDEW0154T8-FL
(新款)1.54寸四灰阶电子纸显示屏/含前光电子墨水屏 GDEW0154T8-FL
  • 产品名称： (新款)1.54寸四灰阶电子纸显示屏/含前光电子墨水屏 GDEW0154T8-FL
  • 产品编号： GDEW0154T8-FL
  • 是否有货： 有
  • 零售价： 请咨询
  • 计量单位： 个
  • 重量：
  • 浏览次数： 440

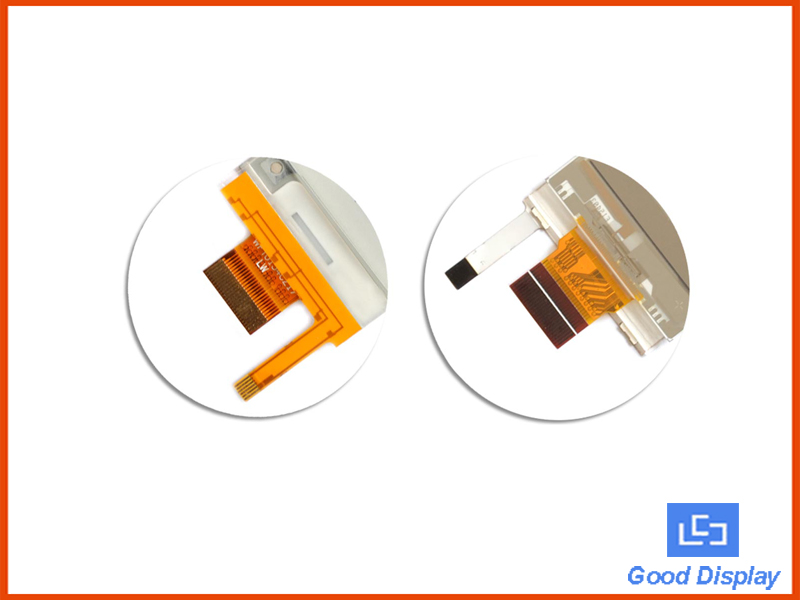

这是一个1.54寸4灰阶电子纸显示屏，带前灯，152x152分辨率，24针FPC连接，FPC连接器可选，通过SPI接口进行通信，支持黑白显示。
鉴于众多优势：超低功耗，接近180度的视角，4级灰度，支持部分刷新，GDW0154T8-FL是货架标签，智能标签，可穿戴设备，智能家居，智能卡和其他相关产品应用，可以在黑暗的环境中使用。
注意：只有单色电子纸显示屏支持局刷，三色电子纸显示屏不支持局刷（只支持全刷）。




支持部分刷新。
支持四灰阶
带前光可在黑暗的环境中使用。
SPI接口，用于连接控制器板
可提供开发平台 STM32开发平台\Arduino开发平台\树莓派开发平台\ESP8266平台





产品型号

GDEW0154T8-FL

类型

点阵

分辨率

152x152

外形尺寸(mm)

31.8x37.32x2.00

视域尺寸(mm)

27.51x27.51

点间距(mm)

0.181x0.181

工作温度.

0℃~50℃

储存温度.

-25℃~70℃

连接器

24 Pin FPC

灰阶

4

颜色

黑白

全刷时间(s)

3

接口

SPI

电压

2.8-3V

局刷时间(s)

0.3

前置光功耗典型值

43.5mW
电子纸功耗典型值 26.4mW
在线购买



尺寸

型号

颜色

分辨率

外形尺寸(mm)

特点

1.54寸

GDEW0154T8-FL

黑,白

152x152

31.8x37.32x2.00

支持四灰阶/含前置光

GDEW0154Z04-FL

黑白红

200x200

31.8x37.3x1.8

三色/含前置光

GDEH0154D67-FL

黑,白

200x200

 37.32x31.80x1.8

单色/含前置光

2.7寸

GDEW027C44-T

黑白红

264x176

70.42x45.8x0.98

三色/含触摸屏

GDEW027W3-T

黑,白

264x176

70.42x45.8x0.98

支持四灰阶/含触摸屏

4.3寸

GDE043A2-T

黑,白

800x600

126.5x74.6x1.17

高分辨率/含触摸屏

6寸

GDE060BA-T

黑,白

800x600

101.8x138.4x1.18

大尺寸/含触摸屏

GDE060BAFL

黑,白

800x600

101.8x138.4x1.18

含前置光

GDE060BAFL-T

黑,白

800x600

101.8x138.4x1.18

含前置光/触摸屏








类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
GDEW0154T8-FL产品规格书

1.0

English

2019-11-25

2.32MB
芯片手册 1.0 English 2016-07-18 783.94KB
连接器规格书 1.0 English 2017-08-08 2.63MB
GDEW0154T8 图片制作及取模说明 1.0 中文 2019-11-13 203.34KB
取模软件 1.0 English 2017-07-27 732.14KB





  STM32开发套件



类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
开发板规格书

2.0

English

2018-07-16

1.06MB
电路图-DESPI-M02 1.0 English 2018-07-16 581.76KB
电路图-DESPI-C02 1.0 English 2018-08-15 436.16KB
程序示例--不支持局刷 1.0 English 2019-05-17 1.66MB
程序示例--支持局刷 1.0 English 2019-10-24 2.3MB
4灰阶程序示例 1.0 English 2019-10-24 1.66MB





  Arduino开发套件

类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
DEArduino 规格书

1.0

中文

2018-11-28

1.2MB
Arduino UNO for EPD 电路图 1.0 English 2018-11-28 762.75KB
DESPI-C02电路图 1.0 English 2018-08-15 457.44KB
GDEW0154T8_Arduino程序示例 1.0 English 2019-10-24 4.54KB
GDEW0154T8Arduino四灰阶程序示例 1.0 English 2019-10-24 4.45KB











  树莓派开发套件





类型

产品名称 (可下载)

版本

语言

更新日期

文件大小
DESPI-C03电路图 1.0 English 2019-09-19 329.39KB
GDEW0154T8 树莓派程序示例 1.0 English 2019-10-30 27.94KB







文件类型

 问题描述(点击查看)

语言

 更新日期
电子纸的原理及优势 中文 2012-10-30
电子纸显示屏使用注意事项 中文 2019-01-15
电子纸常见问题（1） 中文 2015-03-26
电子纸常见问题（2） 中文 2018-03-20
电子纸常见问题（3） 中文 2018-11-01





文件类型

 问题描述(点击查看)

语言

 更新日期
电子纸产品列表（1） 中文 2018-08-01
电子纸产品列表（2） 中文 2018-08-01
